従来の「段階載荷による圧密試験」は、試験日数が8日～2週間程度と長期間かかりますが、「定ひずみ速度載荷による圧密試験」では2～4日程度で試験を終了でき、試験時間を短縮できると同時に、応力と歪みの関係が連続的に得られるため、圧密降伏応力付近の挙動を詳細に把握することができます。また、当試験装置では、載荷方式を現場条件に合わせて行う定載荷速度試験や定動水勾配等の載荷方式に対応することが可能となっております。

岩石の特性を把握する「岩石試験」。

試験を体験しながら基礎を学べる「土質試験講習会」。

ボーリングコアやブロックサンプリング等で採取した岩石を対象に試験を行います。

土粒子部分のみの単位体積質量を求める試験になります。
土粒子の密度は、土を構成する固体が鉱物か有機物かの推定に用いられるほか、「粒度試験（沈降分析）」や「締固め試験」、「圧密試験」の結果整理に必要になります。

地盤材料は含水比の大小により強度特性や締固め特性が変化するため、それを把握することは重要です。
含水比は、110±5℃の恒温乾燥機にて、18～24時間一定の質量になるまで乾燥させて測定します。

粒度試験は、土を構成する土粒子の粒径の分布状態（粒度）を調べる試験です。
粒径2mm以上の試料に対しては、ふるい分析を行います。2mm未満の試料は沈降分析を行った後、粒径0.075mm未満をふるいで洗い流してからふるい分析を行います。
粒度試験の結果は、土の工学的分類を行うために必須の情報です。また、締固め特性や透水性および液状化強度などの力学的性質の推定、建設材料としての適性の判定や掘削工・基礎工などの施工法の決定に利用できます。

土は含水量の大小により液体状，塑性状，半固体状，固体状に変化します。
液性限界試験は、試料を入れた黄銅皿を1cmの高さから1秒間に２回の割合で落下させ、二分した溝が1.5cm合流するときの含水比と落下回数を求めます。含水比を変えて4～6点測定を行い、落下回数25回に相当する含水比を求めます。
塑性限界試験は、試料をガラス板上で転がしながら直径3mmにした時、ちょうど切れぎれになるときの含水比を求めます。

土の湿潤密度は、土全体の単位体積質量であり、自立する塊状の土を対象とし、その体積と質量を測定して求めます。また、湿潤密度を重量で表した湿潤単位体積重量は、斜面安定，土圧，支持力，圧密沈下検討時の土被り圧の算出などに利用されます。

(画像をクリックすると動画が見られます)

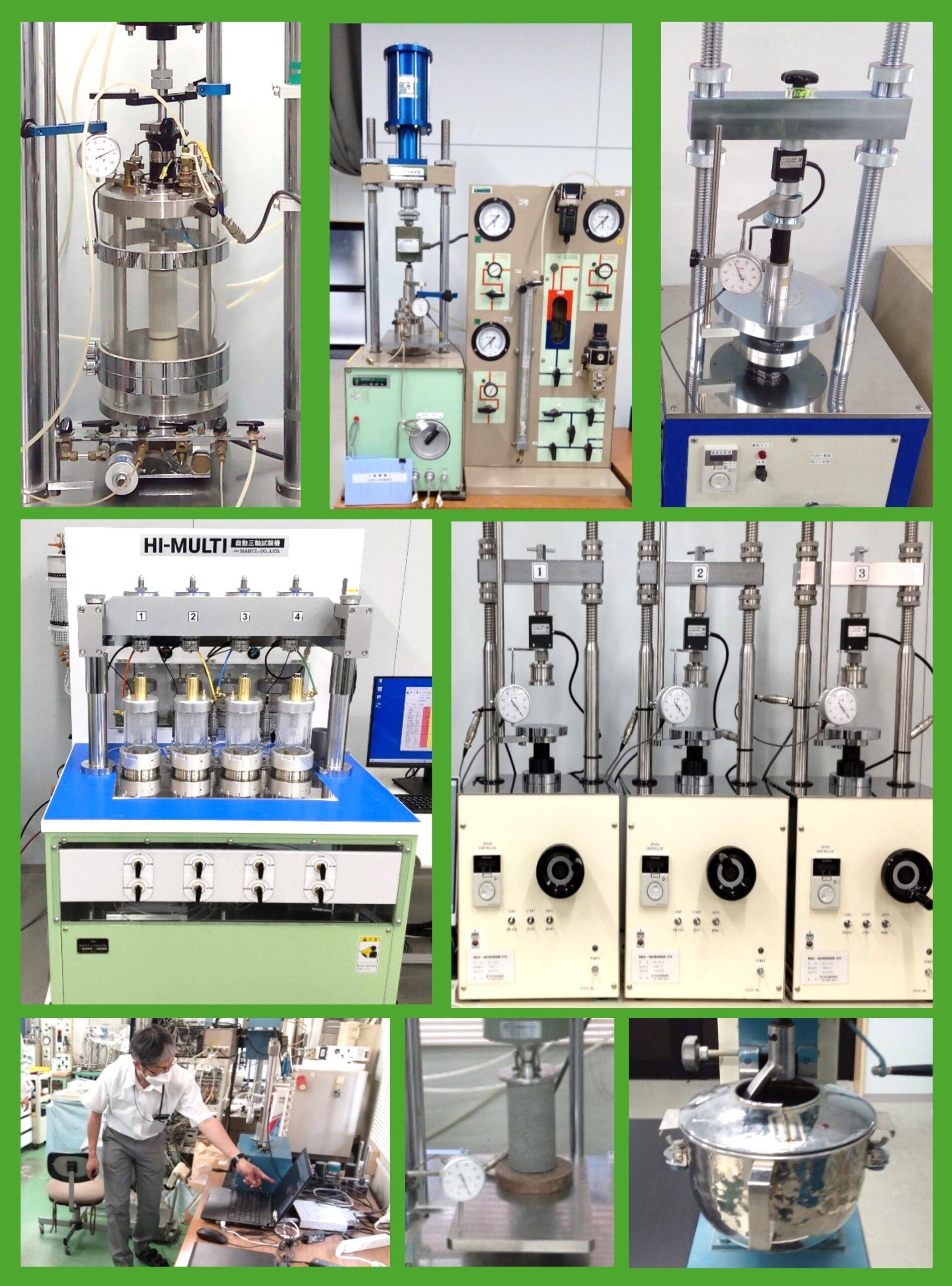

一軸圧縮試験は、自立する供試体に対して拘束圧が作用しない状態で圧縮する試験です。自然地盤からサンプリングした乱れの少ない粘性土試料に対して一軸圧縮強さを調べ、その試料の地盤状態での非排水せん断強さを推定することが主な目的です。

三軸圧縮試験は、原位置の状態に近い条件に合わせて試験を行い、土の強度・変形特性を求める試験です。試験条件としては圧密時とせん断時の排水条件および間隙水圧測定を組合せて4種類あります。

地震が多い我が国では地震時における地盤や土構造物の挙動や安定性を調べることが重要です。繰返し三軸試験装置では、液状化予測で必要となる液状化強度比を求める液状化試験や、耐震設計で用いられる等価ヤング率や履歴減衰率を求める動的変形特性試験が可能です。

圧密試験は、乱れの少ない試料を用いて、地盤の圧密沈下量や沈下時間の推定に必要な圧縮性と圧密速度などの圧密定数および圧密降伏応力を求める試験です。
一般的に行われている「段階載荷による圧密試験」では、試験日数が8日～２週間ほどかかります。一方、高精度な試験装置を用いる「定ひずみ圧密試験」では試験時間が2～4日程度に短縮でき、連続的なデータが得られます。

透水試験は主に締固めた試料の飽和状態における透水係数を求める試験です。また、サンプリング試料を用いた透水試験にも対応します。

一面せん断試験は、上下に分かれたせん断箱に供試体を入れて、垂直応力σを載荷させた状態で可動箱を水平に移動させてせん断する試験です。定体積試験(CU)と定圧試験(CD)の2種類の試験条件があります。

突固めによる土の締固め試験，締固めた土のコーン指数試験，CBR試験などの安定化試験は、盛土材料や建設発生土等を対象に実施され、盛土の品質管理や建設発生土の土質区分，アスファルト舗装の構造設計など、様々な場面で必要となる試験です。
試験条件等が不明な場合は、お客様に聞き取りを行い、各種要領に適した試験を提案いたします。

地盤改良工事の施工に先立って、現場の土質に適した固化材の選定と配合量の決定をする必要があります。配合試験は、セメント系固化材等で土を安定処理した際の強度と添加量の関係を把握することを目的とします。
右図のように固化材の添加量を変えた供試体を作製し、それぞれの強度を求めます。そこから目標室内強度の確保に必要な添加量を決定します。
セメント及びセメント系固化材を使用する地盤改良では環境庁告示第46号に定める六価クロム溶出試験を行う必要があります。土質試験センターでは、配合試験と合わせて六価クロム溶出試験も承ります。
また、施工後のチェックボーリングも実施可能ですので、地盤改良工事に係る土質試験に一括した対応が可能です。

ボーリングコアやブロックサンプリング等で採取した岩石を対象に試験を行います。

平板載荷試験は、荷重の大きさと載荷板の沈下量との関係から地盤の支持特性や変形特性を求める試験です。試験方法は2種類あり、構造物基礎の支持力を調べる「平板載荷試験」と道路や滑走路の品質管理に用いられる「道路の平板載荷試験」があります。試験には、バックホウなどの反力が必要となるため、現場条件について事前に聞き取りをいたします。

現場CBR試験は現場における路床や路盤での支持力を直接測定する試験です。試験にはバックホウなどの反力が必要になります。

現場密度試験は、主に道路や堤防などの盛土に対して行われ、締固め度の確認などに利用されます。試験方法には、砂置換法、突き砂法、水置換法、コアカッター法などがあります。

締め固めた地盤の透水係数を原位置において求める試験です。結果は、ロックフィルダムのコアの品質管理，河川堤防，農業用ため池の堤防の遮水性や品質管理に用いられます。

テルースラボでは、国土交通省発注の河床材料調査について複数の業務実績があります。現場作業から室内試験，データ整理まで業務全般で補助が可能ですので、お気軽にお問い合わせください。

地中熱エアコン

　再生可能エネルギーを効率よく使用でき、CO2排出量を大幅に低減できる。

• 空気熱ヒートポンプ：暖房時気温が高い時、空気熱を主に利用。
• 地中熱ヒートポンプ：暖房時気温が低い時、地中熱を主に利用。

太陽光発電・蓄電池

　停電時、蓄電池を使用し、計測データを途切れなく収録可能。
